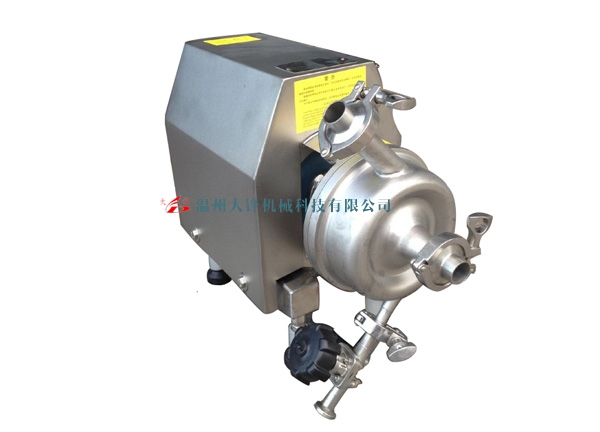

无滞留卫生级离心泵

卫生级离心泵属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食、化工、医药等行业不可缺少的输送设备。吸取之高温度为80 oC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。

机构特点：

本系列泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。

底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。

本系列泵设计时采用圆滑过度、刚性结构、厚壁设计。

在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316

或AISI304不锈钢制造。

机械轴封采用质量高的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。

电机选用了“ABB”电机，防护等级IP55.F级绝缘、宽电压结构。

制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。

轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。

本系列泵制作精细，不易结垢，特别适用于CIP清洗。

本系列泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。

使用说明：

离心式卫生安装时泵的位置好低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒，确保食品卫生。

泵的出口应安装一蝶阀，以控制流量。不要长期在超负荷情况下操作，以

免损坏电动机。

泵使用完毕应立即进行CIP清洗，以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。

使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。

卫生级离心泵性能参数：

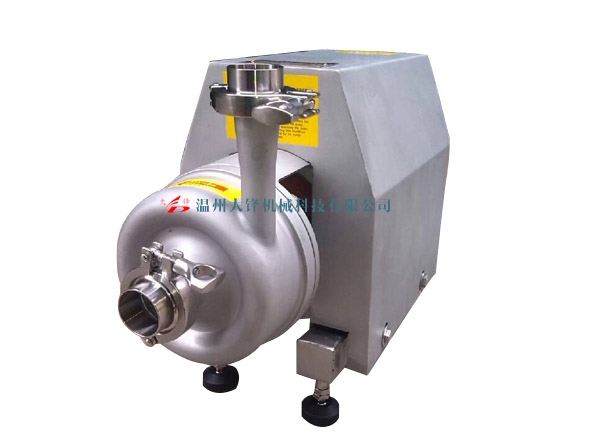

卫生型离心泵由以下部分组成：电机、泵壳、叶轮、机械密封，并具有专为就地清洗系统（CIP）设计的内部无死角和可清洗密封。外形作为一个整体不锈钢罩，可保护电机，也可方便泵外部的清洗。泵的水平位置调节通过四个可调节式不锈钢支脚来实现。

产品材质

过液部分材质：AISI316L不锈钢

其他部分材质：AISI304不锈钢

外表面：亚光，喷砂处理

内表面：抛光0.4μm

过液密封材料：EPDM（三元乙丙橡胶）

产品主要技术参数

大入口压力：0.5Mpa

温度范围：-10℃+140℃（EPDM）

噪声水平（1米处）：小于85dB（A）

单端面机械密封

水压：高0.1-0.5Mpa

水量：0.25-0.5L/min

双端面机械密封

水压：高0.6Mpa

水量：0.25-0.5L/min
